DRAGON-2136 Cnc Makina Ürün Özellikleri
Smart CNC Router makineleri; sunta, MDF, alüminyum, pleksi, altın, gümüş ve benzeri farklı malzemelerin işlenmesinde yüksek rijitlik, dinamik stabilite ve hassasiyet sağlayacak şekilde mühendislik esaslarına uygun olarak tasarlanmıştır. Sistem yapısı, uzun süreli ve tekrarlanabilir üretimlerde ölçüsel kararlılığı garanti eder.
Makine konstrüksiyonu, yüksek mukavemetli gövde yapısı ve optimize edilmiş eksen geometrisi ile titreşimi minimize ederken, hassas hareket kontrolü sayesinde mikron seviyesinde konumlama doğruluğu sunar. Oval, elips, dikdörtgen ve silindirik geometriler dâhil olmak üzere karmaşık formdaki parçalar, düşük tolerans değerleriyle güvenle üretilebilmektedir.
Tüm sistemler, iş sağlığı ve güvenliği standartlarına uygun olarak üretilmiş olup, her eksende entegre acil durdurma (Emergency Stop) mekanizmaları ile operatör güvenliği ön planda tutulmaktadır.
Smart CNC Router, makine üretimi ve teslimat sürecinin yanı sıra; yerinde kurulum, devreye alma, proses optimizasyonu, kullanıcı eğitimi ve teknik servis hizmetlerini, alanında uzman mühendis ve teknik kadrosu ile sunmaktadır. Satış sonrası destek süreçleri, üretim sürekliliğini maksimum seviyede tutacak şekilde yapılandırılmıştır.
Smart CNC Router machines are engineered in accordance with advanced mechanical design principles to deliver high rigidity, dynamic stability, and precision in the machining of materials such as particle board, MDF, aluminum, plexiglass, gold, silver, and other similar materials. The system architecture is designed to ensure dimensional stability and process consistency during long-term and repeatable production operations.
The machine construction features a high-strength rigid frame and optimized axis geometry, minimizing vibration while providing micron-level positioning accuracy through precise motion control systems. Complex geometries, including oval, elliptical, rectangular, and cylindrical shapes, can be manufactured reliably with tight tolerance values and consistent quality.
All systems are manufactured in compliance with occupational health and safety standards and are equipped with integrated Emergency Stop mechanisms on each axis, ensuring maximum operator safety.
In addition to machine manufacturing and delivery, Smart CNC Router provides on-site installation, commissioning, process optimization, operator training, and after-sales technical service through its team of experienced engineers and technical specialists. After-sales support processes are structured to ensure maximum production efficiency and minimal downtime.
SMART-DRAGON-21/36
| X EKSENİ | : 1 ADET 1.5 KW SERVO MOTOR |
| Y EKSENİ | : 2 ADET 1.5 KW REDÜKTÖRLÜ SERVO MOTOR |
| Z EKSENİ | : 1 ADET 1.0 KW FRENLİ SERVO MOTOR, |
| HAREKET EKSENİ (LİNEER) | : X ve Y EKSENİNDE GAMBİNİ 30’LUK Z EKSENİNDE 30’LUK RAY VE KRAMAYER ÇELİK TAŞLANMIŞ (GERMANY) |
| SPİNDLE MOTOR | : 9.0 KW hiteco İTALYAN MARKA TAKIM DEĞİŞTİRMELİ (HAVA SOĞUTMALI GÖVDE) |
| KESİM MOTOR DEVRİ | : 24.000 DEVİR |
| KONTROL | : ENDÜSTRİYEL KONTROL (ELEKTRİK ve ELEKTRONİK PANOSU) |
| KONTROL ÜNİTESİ | : ENDÜSTRİYEL ARAYÜZ YÖNETİM |
| STOP & SWİCH | : TÜM EKSENLERDE ACİL STOP BUTONU VARDIR |
| TABLA | : (COMPACT ) TABLA OPSİYONEL: ALUMİNYUM |
| ŞASE | : ÇELİK KONSTRÜKSİYON LAZER KESİM |
| HASSASİYET | : GERÇEK BORWEG RAY SİSTEMİ HASSASİYETİ |
| VAKUM | : BÖLGESEL SELENOİD KONTROL VAR (530M3 KURU TİP) (PİNOMATİK) |
| TAKIM DEĞİŞTİRME | : 12 ADET KÖPRÜ ALTI TAKIM DEGİŞTİ |
| OPSİYONEL | : OTOMATİK BOŞALTMA VE SÜPÜRME |
| OTOMATİK Z PROBE TAKIM BOYU ÖLÇME | : DAHİL |
| DAYAMA PİSTONU | : MEVCUT |
| OTOMATİK YAGLAMA ÜNİTE | : DAHİL |
| TOZ EMİCİ | : PİNOMATİK TOZ EMME APARATI |
| SERVO MOTOR | : VAR |
| NET AĞIRLIK | : 4500 KG. |

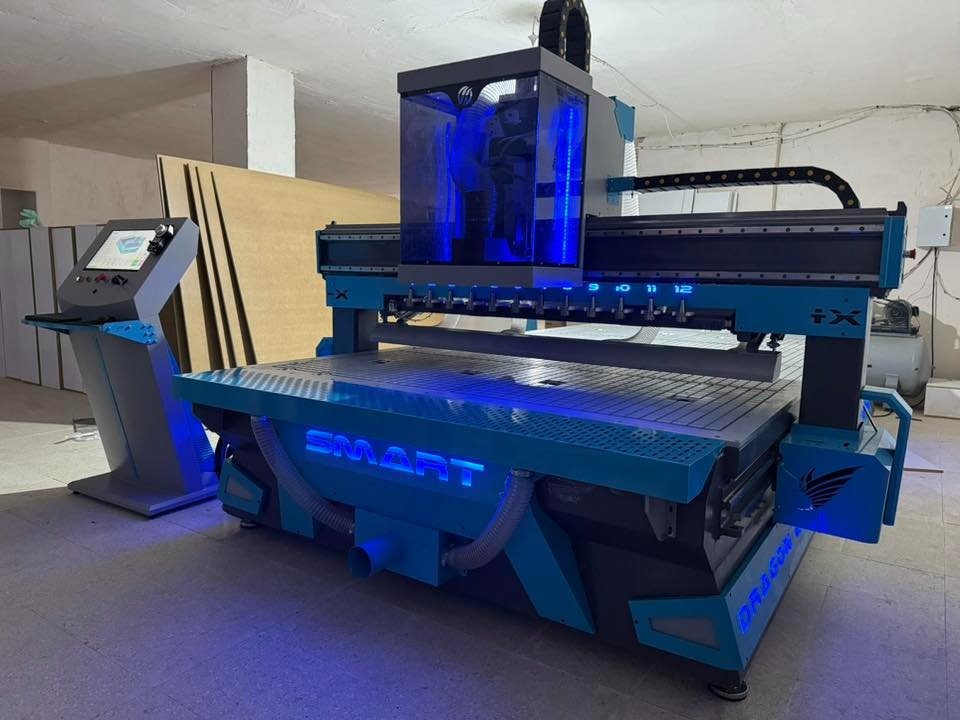

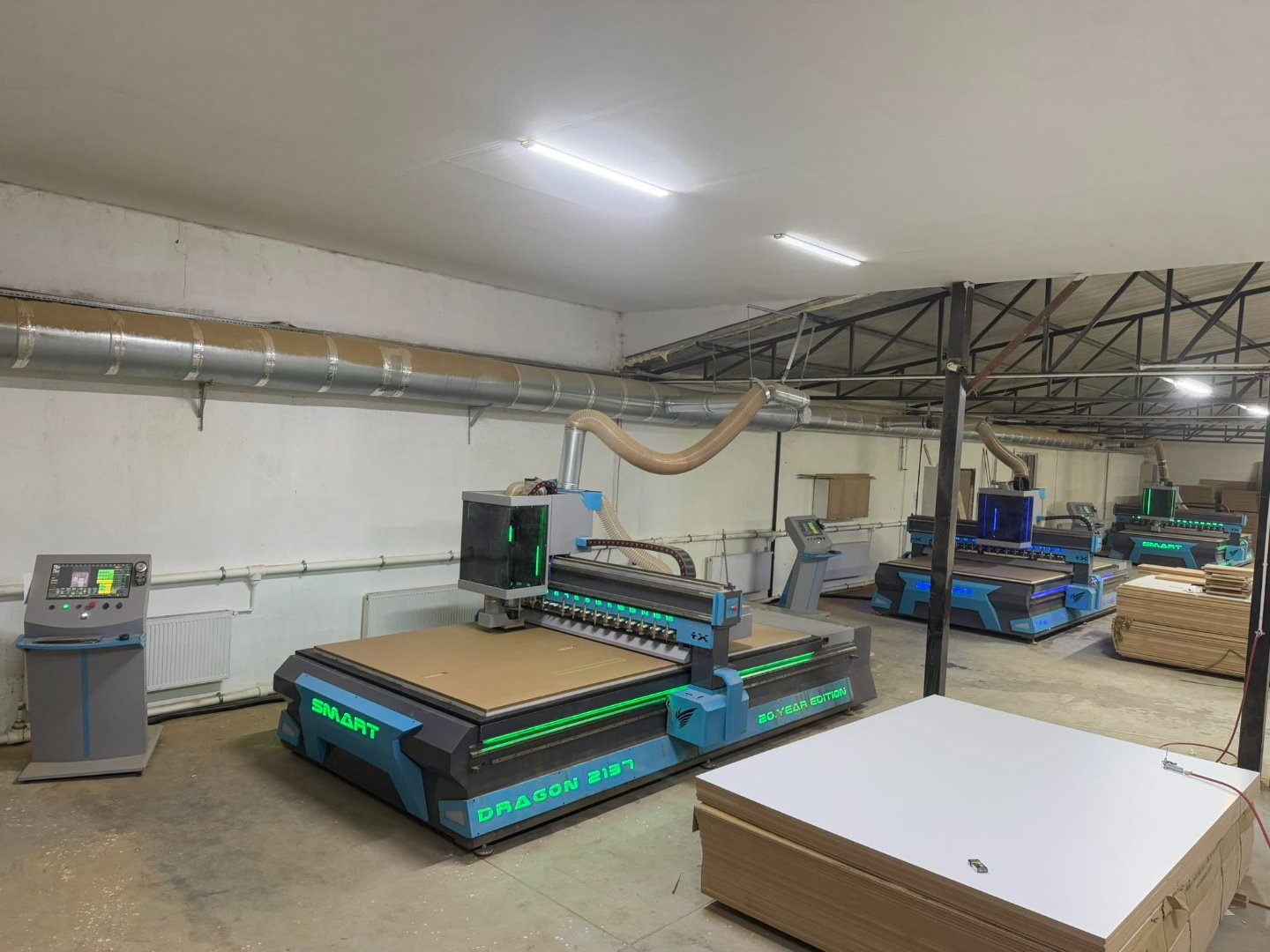

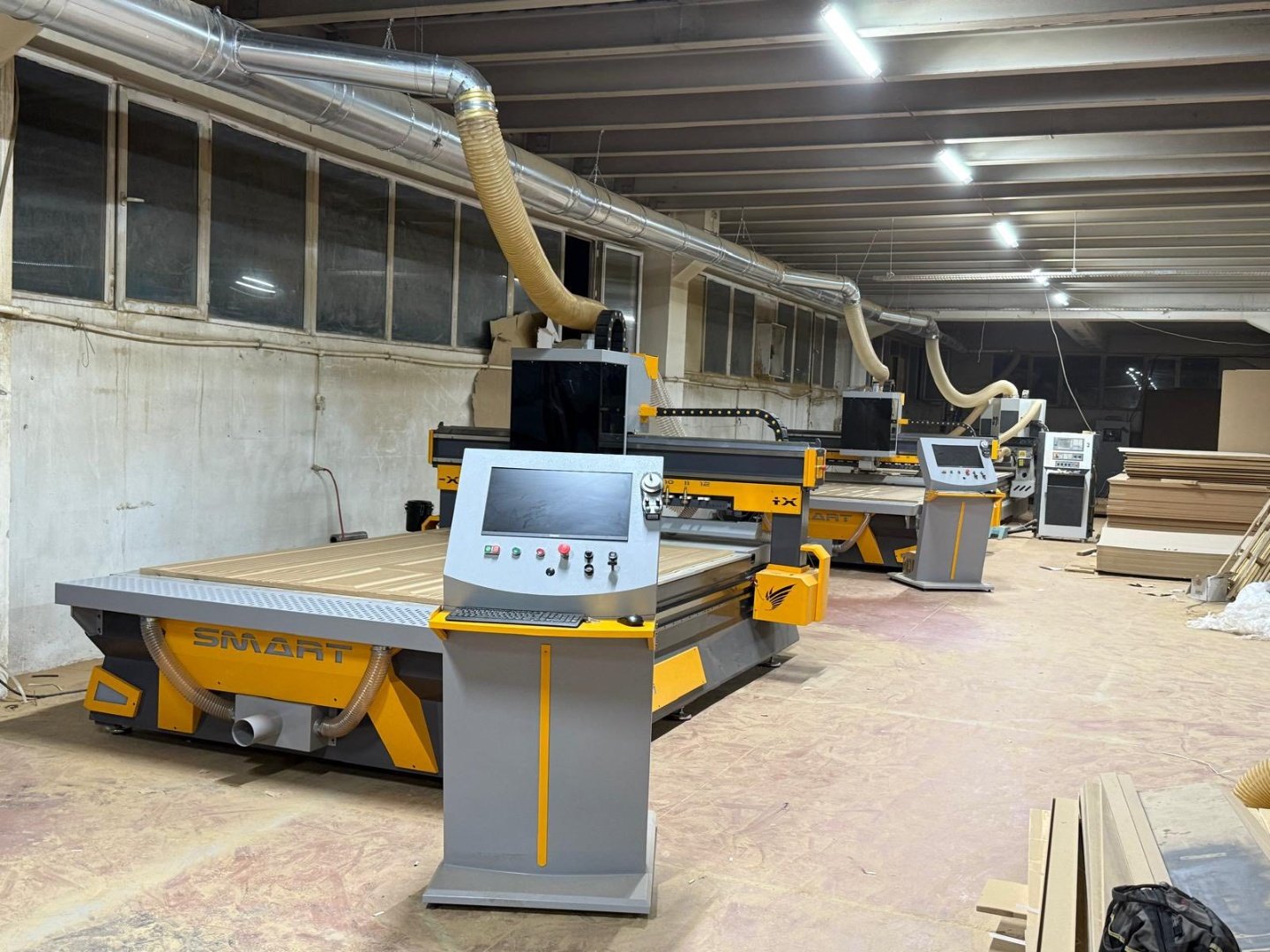

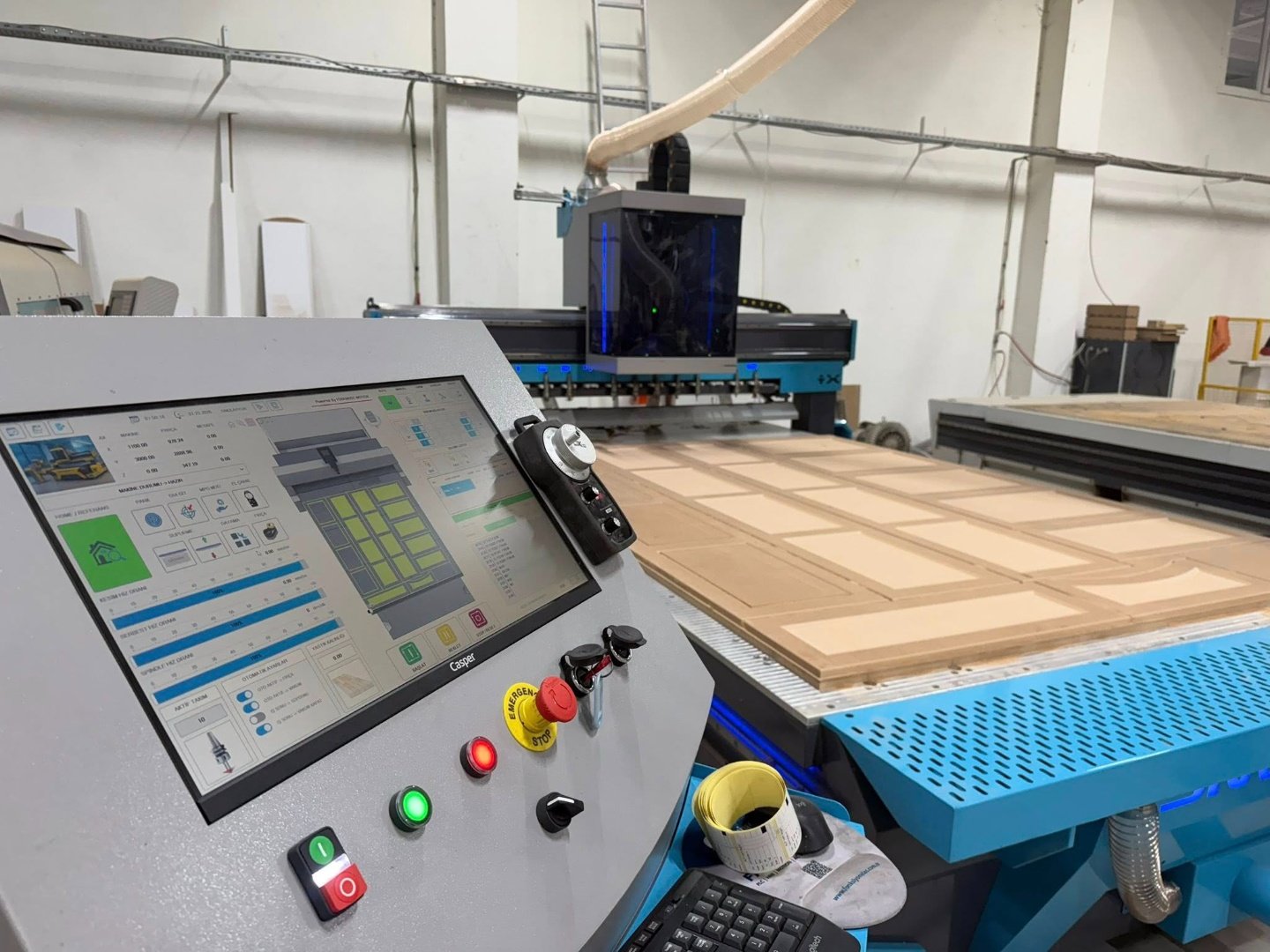

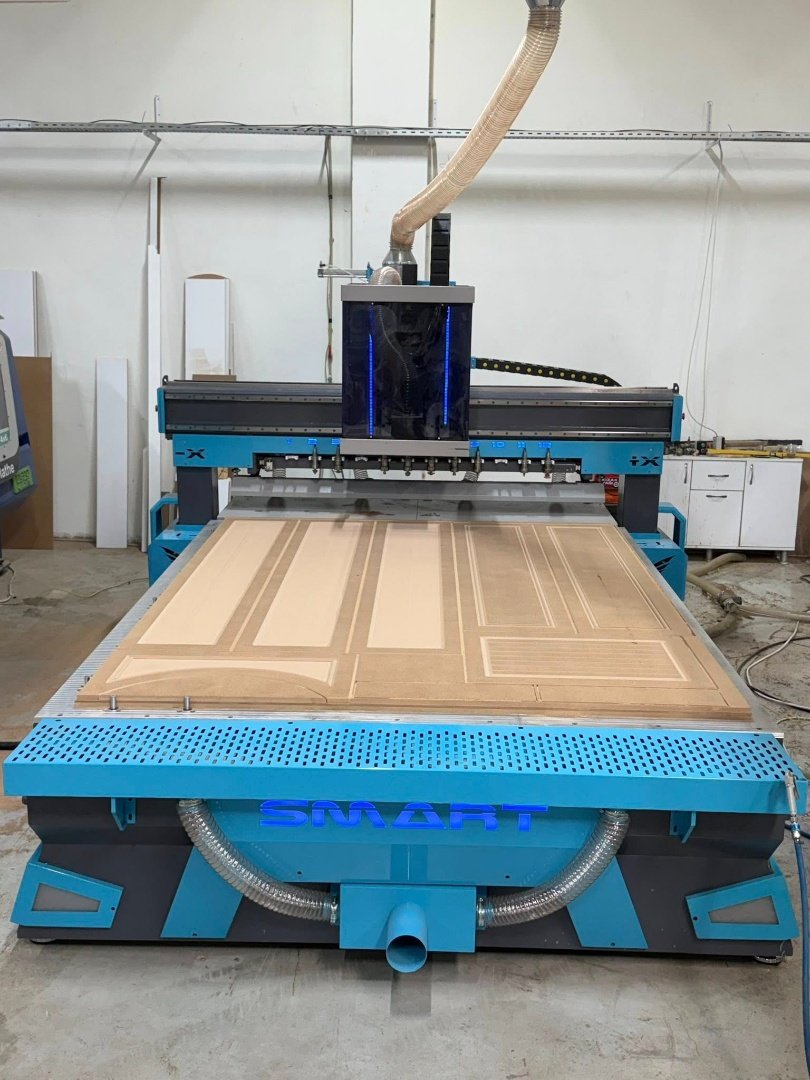

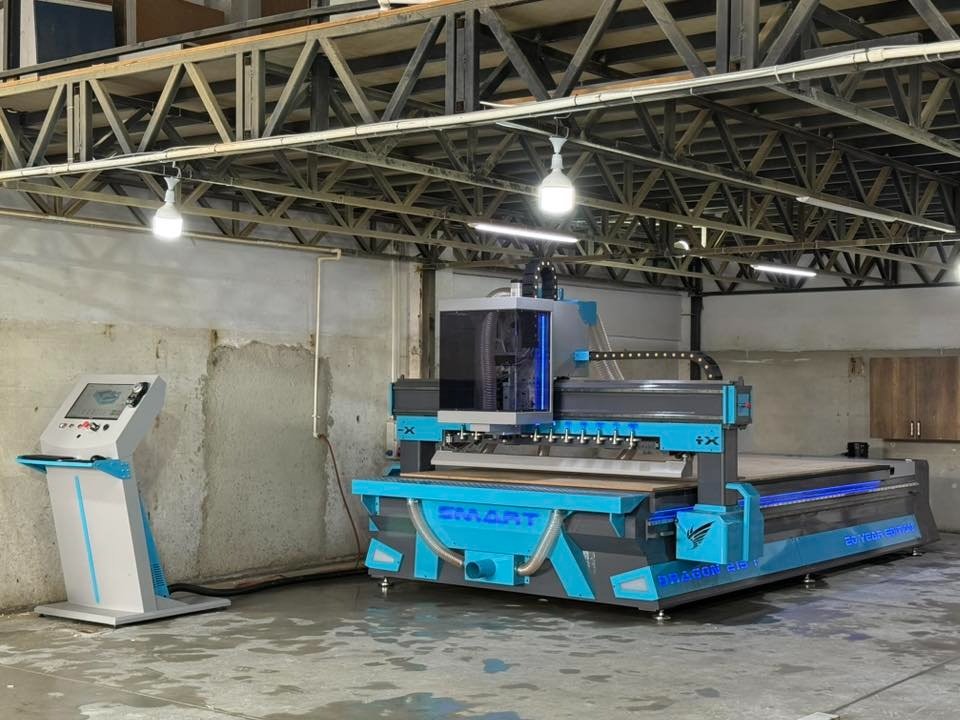

Ürün Resimleri
SMART-DRAGON-21/36
| X EKSENİ | : 1 ADET 1.5 KW SERVO MOTOR |
| Y EKSENİ | : 2 ADET 1.5 KW REDÜKTÖRLÜ SERVO MOTOR |
| Z EKSENİ | : 1 ADET 1.0 KW FRENLİ SERVO MOTOR, |
| HAREKET EKSENİ (LİNEER) | : X ve Y EKSENİNDE GAMBİNİ 30’LUK Z EKSENİNDE 30’LUK RAY VE KRAMAYER ÇELİK TAŞLANMIŞ (GERMANY) |
| SPİNDLE MOTOR | : 9.0 KW hiteco İTALYAN MARKA TAKIM DEĞİŞTİRMELİ (HAVA SOĞUTMALI GÖVDE) |
| KESİM MOTOR DEVRİ | : 24.000 DEVİR |
| KONTROL | : ENDÜSTRİYEL KONTROL (ELEKTRİK ve ELEKTRONİK PANOSU) |
| KONTROL ÜNİTESİ | : ENDÜSTRİYEL ARAYÜZ YÖNETİM |
| STOP & SWİCH | : TÜM EKSENLERDE ACİL STOP BUTONU VARDIR |
| TABLA | : (COMPACT ) TABLA OPSİYONEL: ALUMİNYUM |
| ŞASE | : ÇELİK KONSTRÜKSİYON LAZER KESİM |
| HASSASİYET | : GERÇEK BORWEG RAY SİSTEMİ HASSASİYETİ |
| VAKUM | : BÖLGESEL SELENOİD KONTROL VAR (530M3 KURU TİP) (PİNOMATİK) |
| TAKIM DEĞİŞTİRME | : 12 ADET KÖPRÜ ALTI TAKIM DEGİŞTİ |
| OPSİYONEL | : OTOMATİK BOŞALTMA VE SÜPÜRME |
| OTOMATİK Z PROBE TAKIM BOYU ÖLÇME | : DAHİL |
| DAYAMA PİSTONU | : MEVCUT |
| OTOMATİK YAGLAMA ÜNİTE | : DAHİL |
| TOZ EMİCİ | : PİNOMATİK TOZ EMME APARATI |
| SERVO MOTOR | : VAR |
| NET AĞIRLIK | : 4500 KG. |
Ürün Resimleri
